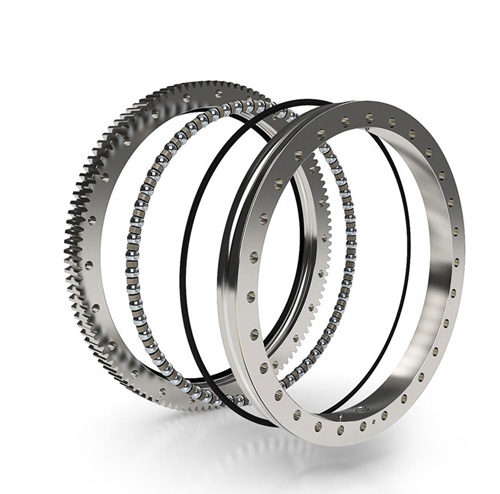

四点接触球转盘轴承

分类：圆锥滚子轴承浏览：1834

详情介绍相关案例公司优势在线预约

四点接触球转盘轴承主要结构特点：球与滚道接触角一般取45°，能承受轴向力、径向力和倾覆力矩。静载能力大，旋转灵活，是使用***为广泛的转盘轴承类型。

序号	基本代号	外形尺寸			安装尺寸				结构尺寸
序号	无齿式	D	d	H	D1	D2	n	Ф	n1	D3	d1	H1	h
1	010.20.200	280	120	60	248	152	12	16	2	201	199	50	10
2	010.20.224	304	144	60	272	176	12	16	2	225	223	50	10
3	010.20.250	330	170	60	298	202	18	16	2	251	249	50	10
4	010.20.280	360	200	60	328	232	18	16	2	281	279	50	10
5	010.25.315	408	222	70	372	258	20	18	2	316	314	60	10
6	010.25.355	448	262	70	412	298	20	18	2	356	354	60	10
7	010.25.400	493	307	70	457	343	24	18	2	401	399	60	10
8	010.25.450	543	357	70	507	393	24	18	2	451	449	60	10
9	010.30.500	602	398	80	566	434	20	18	4	501	498	70	10
9′	010.25.500	602	398	80	566	434	20	18	4	501	499	70	10
10	010.30.560	662	458	80	626	494	20	18	4	561	558	70	10

10′	010.25.560	662	458	80	626	494	20	18	4	561	559	70	10
11	010.30.630	732	528	80	696	564	24	18	4	631	628	70	10
11′	010.25.630	732	528	80	696	564	24	18	4	631	629	70	10
12	010.30.710	812	608	80	776	644	24	18	4	711	708	70	10
12′	010.25.710	812	608	80	776	644	24	18	4	711	709	70	10
13	010.40.800	922	678	100	878	722	30	22	6	801	798	90	10
13′	010.30.800	922	678	100	878	722	30	22	6	801	798	90	10
14	010.40.900	1022	778	100	978	822	30	22	6	901	898	90	10
14′	010.30.900	1022	778	100	978	822	30	22	6	901	898	90	10
15	010.40.1000	1122	878	100	1078	922	36	22	6	1001	998	90	10
15′	010.30.1000	1122	878	100	1078	922	36	22	6	1001	998	90	10
16	010.40.1120	1242	998	100	1198	1042	36	22	6	1121	1118	90	10
16′	010.30.1120	1242	998	100	1198	1042	36	22	6	1121	1118	90	10
17	010.45.1250	1390	1110	110	1337	1163	40	26	5	1252	1248	100	10
17′	010.35.1250	1390	1110	110	1337	1163	40	26	5	1251	1248	100	10
18	010.45.1400	1540	1260	110	1487	1313	40	26	5	1402	1398	100	10
18′	010.35.1400	1540	1260	110	1487	1313	40	26	5	1401	1398	100	10
19	010.45.1600	1740	1460	110	1687	1513	45	26	5	1602	1598	100	10
19′	010.35.1600	1740	1460	110	1687	1513	45	26	5	1601	1598	100	10
20	010.45.1800	1940	1660	110	1887	1713	45	26	5	1802	1798	100	10
20′	010.35.1800	1940	1660	110	1887	1713	45	26	5	1801	1798	100	10
21	010.60.2000	2178	1825	144	2110	1891	48	33	8	2002	1998	132	12
21′	010.40.2000	2178	1825	144	2110	1891	48	33	8	2001	1998	132	12
22	010.60.2240	2418	2065	144	2350	2131	48	33	8	2242	2238	132	12
22′	010.40.2240	2418	2065	144	2350	2131	48	33	8	2241	2238	132	12
23	010.60.2500	2678	2325	144	2610	2391	56	33	8	2502	2498	132	12
23′	010.40.2500	2678	2325	144	2610	2391	56	33	8	2501	2498	132	12

24	010.60.2800	2978	2625	144	2910	2691	56	33	8	2802	2798	132	12
24′	010.40.2800	2978	2625	144	2910	2691	56	33	8	2801	2798	132	12
25	010.75.3150	3376	2922	174	3286	3014	56	45	8	3152	3147	162	12
25′	010.50.3150	3376	2922	174
