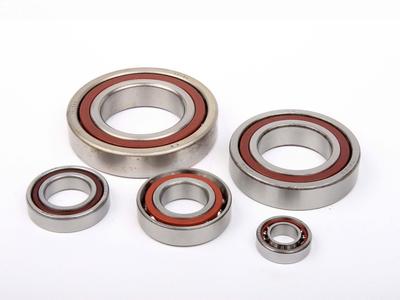

角接触球轴承的结构特性

    角接触球轴承又称为向心推力球轴承，该系列的轴承可装入较多的钢球，比普通球轴承的径向承载能力大，同时能承受很大的轴向负荷或承受纯轴向负荷，与深沟球轴承相近的允许工作转速，并且支承刚性更强，但要求安装精确，对于轴线不对中误差很敏感，它一般不用来单独承重，轴承的变型品种很多，应用很广，常制成带15°、25°和40°接触角三种系列，接触角愈大，其轴向负荷能力愈高，但在高速时宜采用小接触角为宜。能在较高的转速下工作。接触角越大，轴向承载能力越高。高精度和高速轴承通常取15 度接触角。在轴向力作用下，接触角会增大。单列角接触球轴承只能承受一个方向的轴向负荷，在承受径向负荷时，将引起附加轴向力。 并且只能***轴或外壳在一个方向的轴向位移。

    这种轴承大都成对用于小跨度刚性双支承轴或精密主轴，使用时要仔细调整好游隙，改变轴承的内、外圈轴向距离，便可调整轴承的内部游隙，同时可将几套轴承并联安装并给予一定的预过盈量，可以提高轴承系统的刚性。

    单只这类型轴承只能承受一个方向上的轴向负荷，同时需要配置其他轴承以抵消其附加轴向力，而成对安装时其附加轴向力即相互抵消，而且可以承受两个力向上的轴向负荷，并且具有两个方向的很强的轴向限位能力若是成对双联安装，使一对轴承的外圈相对，即宽端面对宽端面，窄端面对窄端面。这样即可避免引起 附加轴向力，而且可在两个方向使轴或外壳***在轴向游隙范围内。角接触球轴承因其内外圈的滚道可在水平轴线上有相对位移，所以可以同时承受径向负荷和轴向负荷——联合负荷（单列角接触球轴承只能承受单方向轴向负荷，因此一般都常采用成对安装）。保持架的材质有黄铜、合成树脂等，依轴承形式、使用条件而区分。

    此类型轴承有分离型和不可非离型两种，分离型轴承用于安装条件受***，要求外圈或内圈能从整套轴承中取下以便分别安装的情况下，由于分离型角接触球轴承在磁电机中应用广泛，所以也称磁电机轴承。本类型轴承中锁口在内圈上的品种，可适应于更高的转速。
